1 ) 总系统介绍

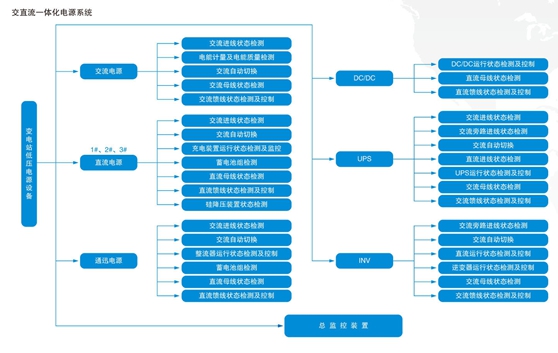

总系统由交流电源子系统,直流电源子系统,逆变电源子系统,通信电源子系统四个子 系统组成,每个子系统由独立的配置菜单和实时数据查询菜单组成。每个子系统的大小又受 到到总系统配置的影响,因此必须得先进入总系统配置菜单对子系统进行大小配置,才能对 子系统进行详细的参数配置。
2) 交流子系统介绍
从总系统主页点击“交流电源”菜单按钮可以进入交流子系统,或者在总系统的交流系 统的示意图区域点击也可以进入交流子系统。注意:如果交流屏面数为零,那么将不能进入 交流子系统,因此如果要对交流屏进行监测,必须先配置总系统维护级参数“交流屏的面数” 为 1,如果交流馈线柜面数有多个,也必须先在总系统进行配置,再去子系统配置。在交流 子系统可以对 ATS 数据,交流母线数据,交流馈线数据,交流系统告警信息进行查询,对 交流系统参数进行配置。
3) 直流子系统介绍
直流子系统是 IARM-SA10 系统的核心部分,其监控并管理交流输入,充电机模块工作状况, 直流母线状态,电池状态,直流馈线等。在总系统主页点击“直流电源”按钮进入直流子系 统主页。在预设置直流子系统时,先在总系统维护级设置直流屏的面数,直流馈线屏面数, 直流分屏面数(否则如果直流屏面数设置为 0,将不能从总系统主界面点击“直流系统”按 钮进入,如果馈线屏和分屏面数没有设置,那么没法在直流子系统对馈线屏和分屏进行参数 设置)。
4)逆变电源子系统介绍
从总系统主页点击“逆变电源”按钮,进入逆变电源子系统主页。在对逆变电源系统进行监 控时,需先在总系统维护级设置对逆变子系统进行配置,如果在总系统配置逆变电源屏面数 为 0,将会提示不能进入逆变电源子系统。该系统主要完成对逆变模块的工作状态,馈出支 路状态的监控。
5)通信电源子系统介绍
从总系统主页点击“通信电源”按钮,进入通信电源子系统主页,如果总系统配置通信电源 屏的面数为 0,那么将被提示禁止进入该系统。该系统主要完成对通信模块的工作状态和馈 线的监控
2方案分析
1)采用分散控制系统,模块化结构,组屏简单,配置灵活,统一化管理,冗余备份方式,极大地提高了系统的可靠性。
2)实现电力电源网络化、智能化,一体化程度更高。
3)实现在一个平台上对整个电力电源各子系统进行监控。
4)可以在一个位置实时查看各子系统的电量、开关状态、事件信息等,可修改系统参数、运行方式、遥控开关,实现电力电源“四遥”功能;
5)提高电力电源管理水平,一体化电源便于集中管理全站电源系统,便于对信息的进行综合分析,及时发现事故隐患,利于维护、事故分析,降低设备维护运行成本。
